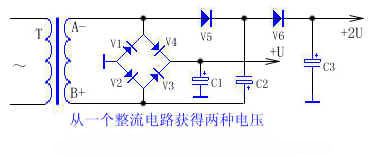

若要从一个整流电路或者从变压器的一个无抽头的二次绕组中输出两种电压是比较困难的，但在某些场合恰恰又需要这样做。下图所示电路可以输出两种电压。

一种电压是用整流二极管V1-V4组成的桥式整流电路，在电容器C1上输出电压U；另一种在电容器C3上输出倍于U的电压即2U。怎样才能在电容器C3上输出2U呢？其倍压整流过程是：在交流电的正半周，变压器次级绕组A端为正，B端为负，电流经整流二极管V5对电容C2充电；在负半周时，B端为正，A端为负，-U与U叠加后经整流二极管V6对电容器C3充电，通过公共接地端，二极管V1到A端构成闭合回路，周而复始这样就在电容C3上输出直流电压2U。
